上集我們通過“微特故障診斷多維度分析系統”準確分析出減速機齒輪斷齒的故障，今天小編為大家?guī)?lái)第二集。
減速機故障診斷測試 （二）
以下為視頻圖解

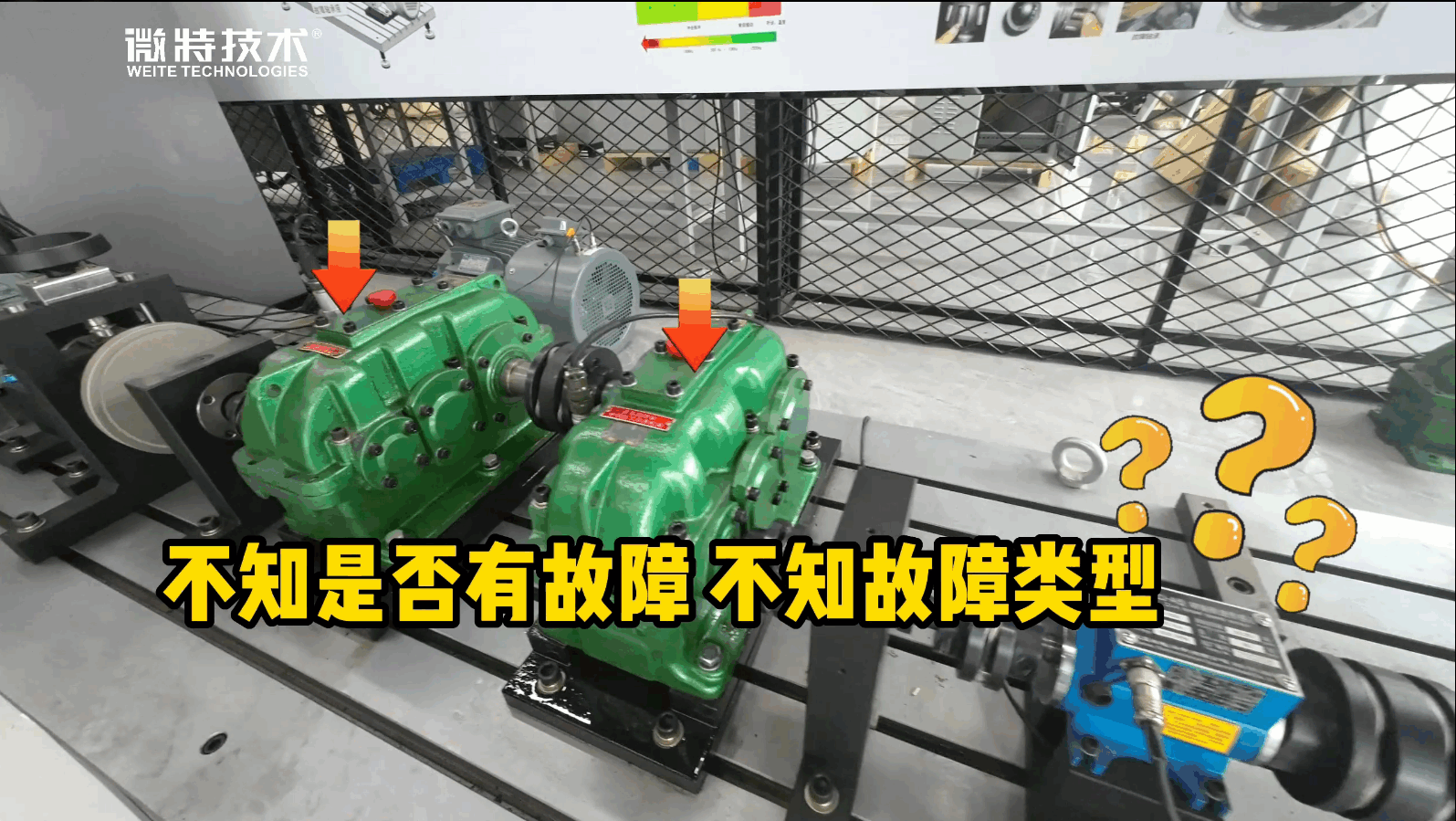

這一次同樣來盲測測試臺上的2臺減速機。在不知減速機是否有故障，也不知故障類型的情況下，通過診斷系統來對減速機進行分析，得出結論后再拆機驗證結論的正確性。

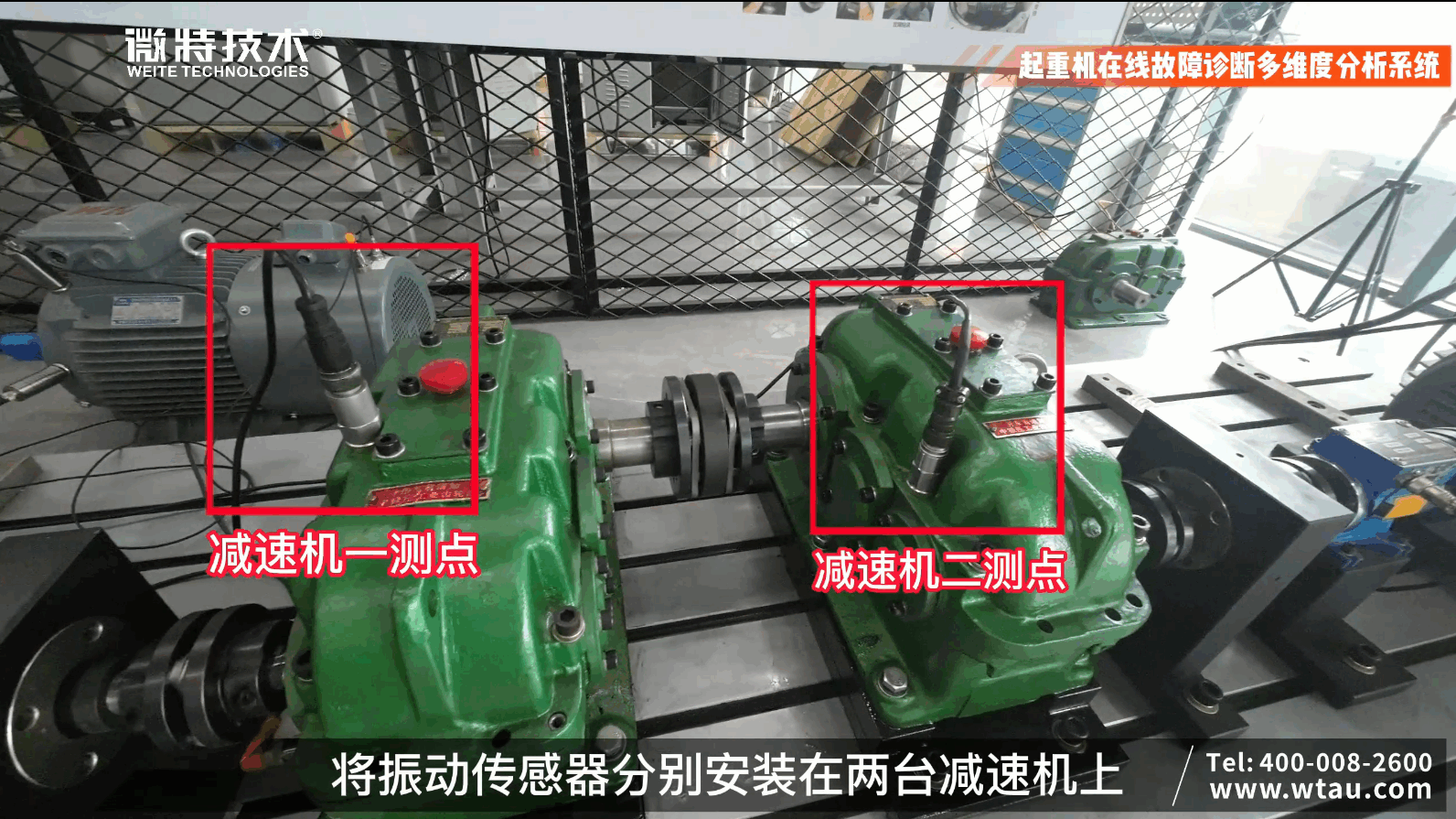

將振動傳感器分別安裝在兩臺減速機上，并將測試臺旋轉設備開機運行。

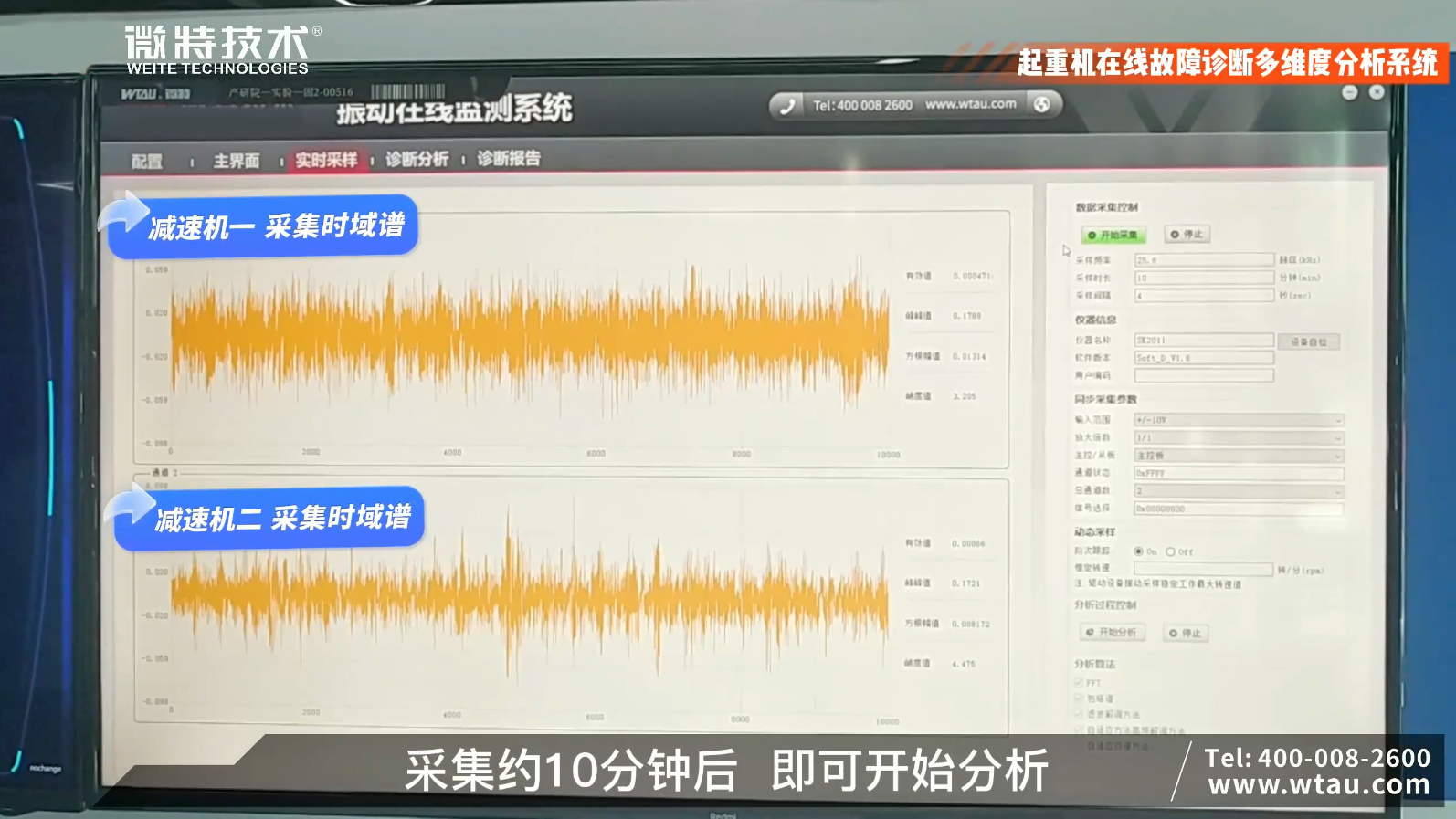

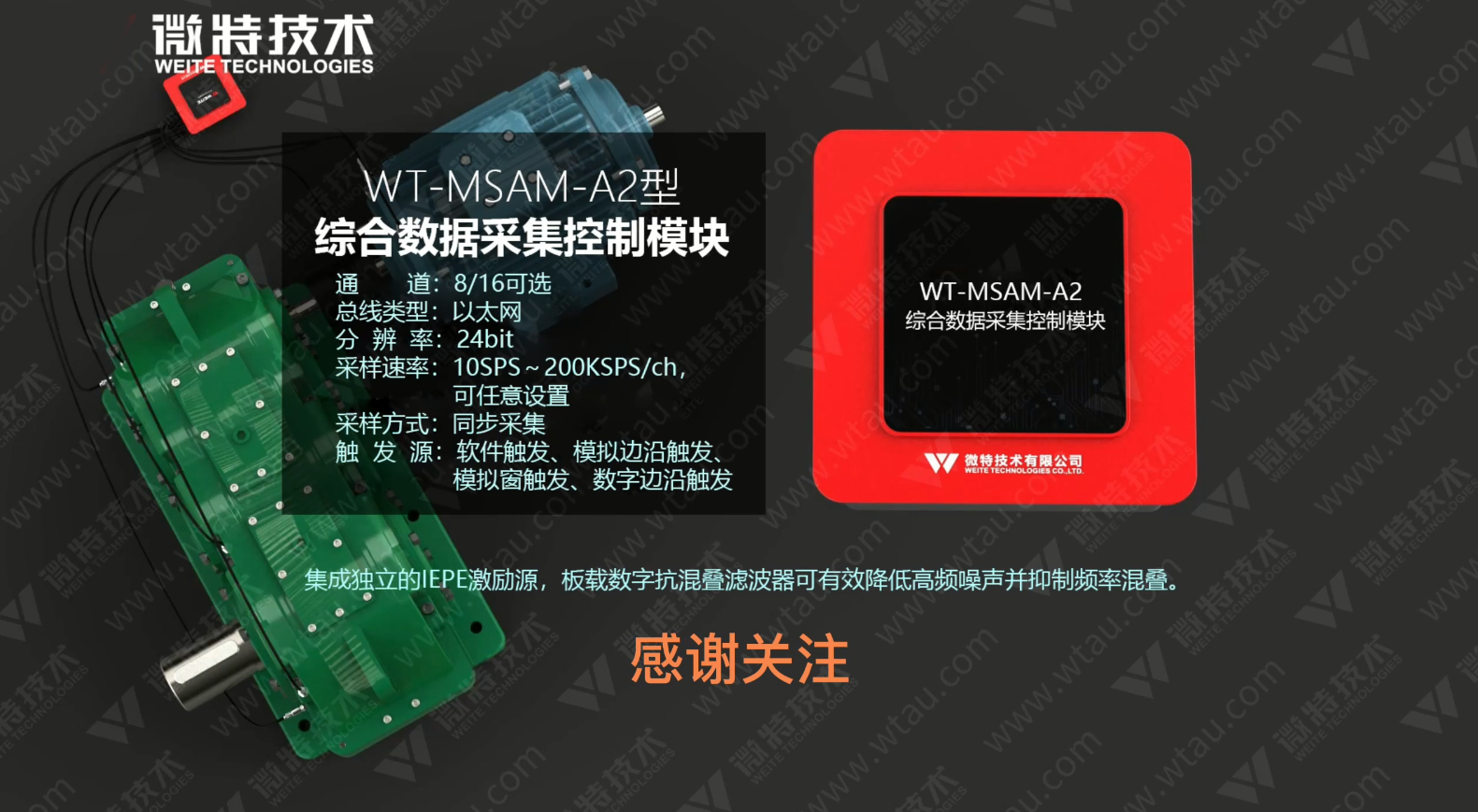

WT-MSAM綜合數據采集控制模塊實時采集多個傳感器的的振動數據，數據采集約10分鐘后即可開始分析。
進入診斷分析界面，系統開始大數據分析運算。
微特針對復雜的故障綜合譜開發了一系列算法工具集，集成多種時頻域分析方法，實現低頻寬范圍數據分析、動態數據分析、非線性、非穩定故障特征提取、故障診斷與故障預測等。
當運算完成自動生成診斷報告， 我們可以在診斷報表中看到減速機一齒輪磨損概率10%，故障等級A等。減速機二齒輪磨損故障概率58%，故障等級B2等。在“檢測結論”欄中分別對兩臺減速機進行了故障描述并給出實施建議。
保留診斷結果，開始拆解齒輪磨損故障概率58%的減速機。打開減速機，取出齒輪檢查。

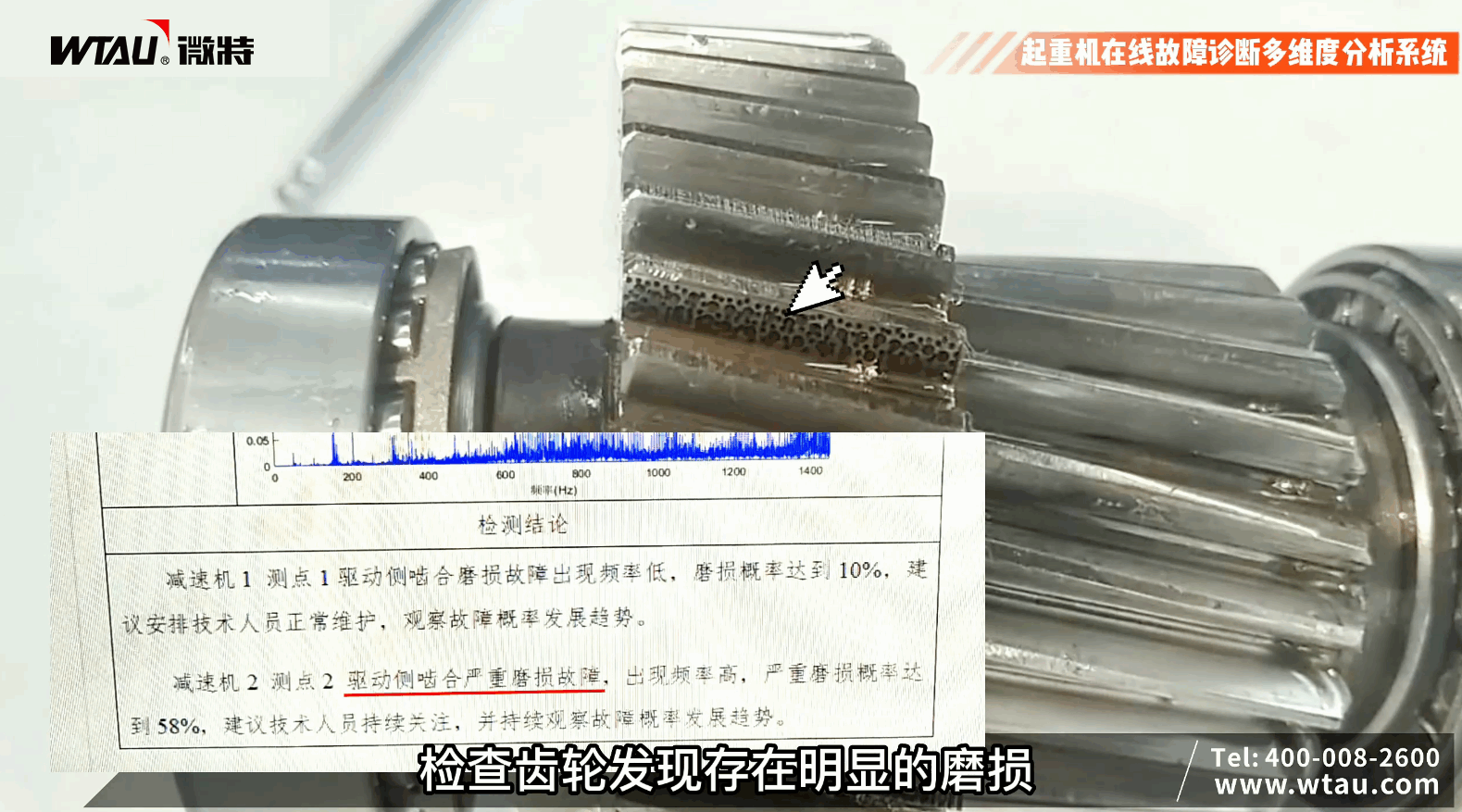

通過排查發現齒輪的側嚙存在嚴重的磨損，與診斷報告描述一致。系統再次準確的分析出了減速機斷齒故障，我們?cè)僖淮斡脤?shí)踐測試并驗證了 “微特故障診斷多維度分析系統”的有效性與準確性！
本視頻再次為您解答并驗證了，如何診斷減速機故障及診斷結論是否準確有效的疑問。下一期將為您帶來軸承故障的診斷與驗證，敬請期待！
